Набір для самостійної збірки Superfo Harlequin 48К

3 340 ₴

  • В наявності
Набір для самостійної збірки Superfo Harlequin 48К
Набір для самостійної збірки Superfo Harlequin 48КВ наявності
3 340 ₴
+380 (50) 495-13-26
  • +380 (96) 575-11-87
+380 (50) 495-13-26
  • +380 (96) 575-11-87
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Дана модель може бути повністю зібрана на імпортної елементної бази. Має вбудований Кодер PAL/NTSC для отримання композитного відеосигналу, а також зручності підключення до різних типів телевізорів.

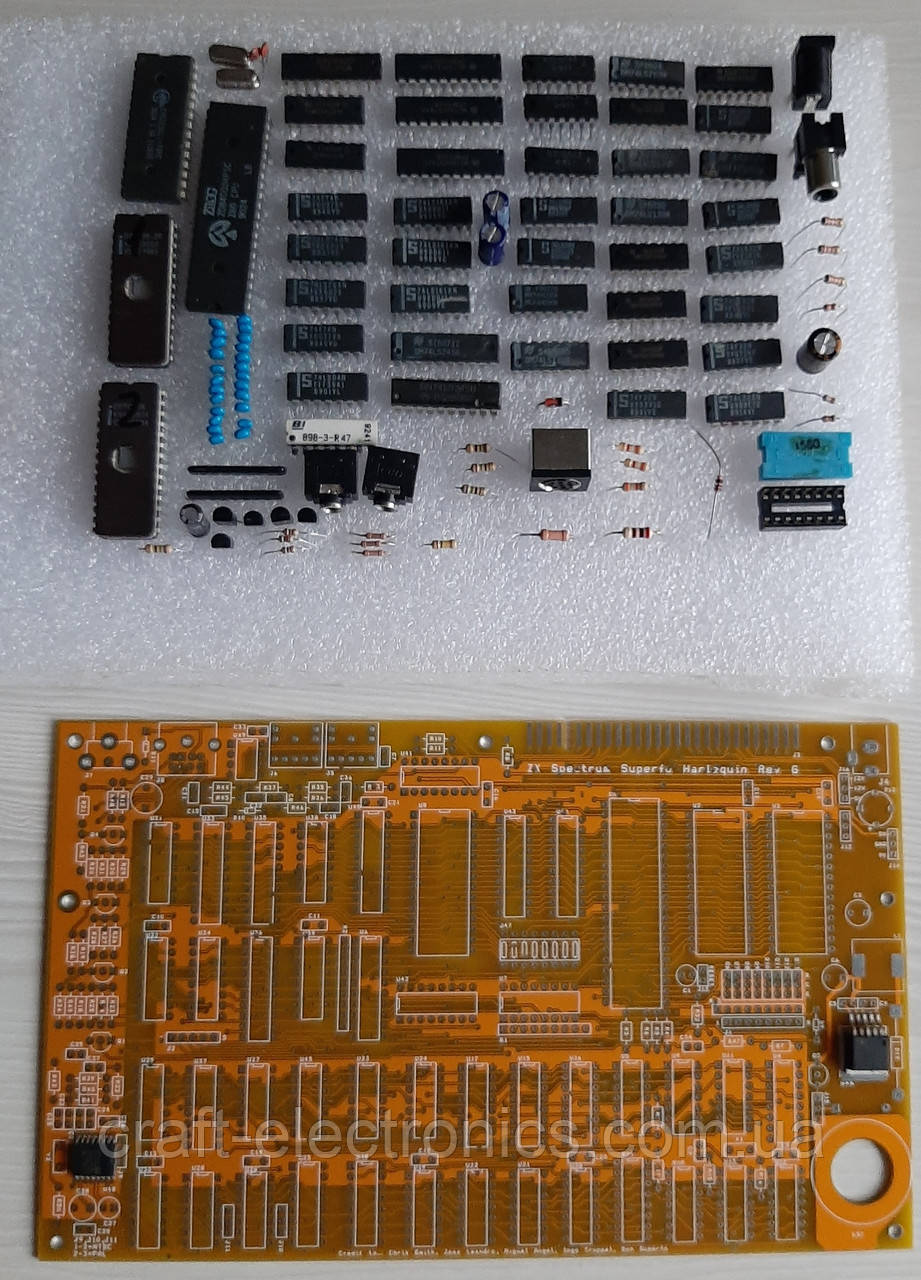

Комплект поставки:

Друкована плата - 1 шт

Найменування

Аналог

Опис

К-сть

1N4148



Кремнієвий слабкострумовий сигнальний діод

1

1N4740A



Стабілітрон на 10V

1

1N4742A



Стабілітрон на 12V

1

1N5822



Потужний імпульсний діод Шотткі

1

B40R 2A 80V



Діодний міст 2A 80V

1

68 Ом



Резистор 68 Ом 0.25 Вт

6

75 Ом



Резистор 75 Ом 0.25 Вт

4

150 Ом



Резистор 150 Ом 0.25 Вт

1

270 Ом



Резистор 270 Ом 0.25 Вт

3

470 Ом



Резистор 470 Ом 0.25 Вт

5

2,2 кОм



Резистор 2,2 кОм 0.25 Вт

3

2,7 кОм



Резистор 2,7 кОм 0.25 Вт

1

3,9 кОм



Резистор 3,9 кОм 0.25 Вт

3

4,7 кОм



Резистор 4,7 кОм 0.25 Вт

1

10 кОм



Резистор10 кОм 0.25 Вт

8

12 кОм



Резистор12 кОм 0.25 Вт

3

18 кОм



Резистор 18 кОм 0.25 Вт

3

22 кОм



Резистор 22 кОм 0.25 Вт

1

33 кОм



Резистор 33 кОм 0.25 Вт

1

100 кОм



Резистор100 кОм 0.25 Вт

1

470 кОм (не обов'язково)



Резистор 470 кОм 0.25 Вт

1

4,7 мОм



Резистор4,7 мОм 0.25 Вт

1

4.7 K*8 network 9 pin



Збірка з 8 резисторів + 1 загальний висновок

2

10K*8 network 9 pin



Збірка з 8 резисторів + 1 загальний висновок

2

470*8 8x DIP



Збірка з 8 резисторів в корпусі DIP16

1

Сокет DIP28



Панелька DIP28

3

Сокет DIP40



Панелька DIP40

1

BC548CTA



транзистор BJT NPN 30V 100mA, TO-92

5

2SA1175

КТ361

PNP Транзистор

8

10pF



Керамічний конденсатор

2

100pF



Керамічний конденсатор

1

1nF



Керамічний конденсатор

2

3.3 nF



Керамічний конденсатор

2

100nF



Керамічний конденсатор

24

10µF



Електролітичний конденсатор, 2.5 мм, максимальна висота 8 мм

2

220µF



Електролітичний конденсатор, 3.5 мм, максимальна висота 8 мм

2

220µF



Електролітичний конденсатор, 5 мм, максимальна висота 8 мм

2

680µF



Електролітичний конденсатор 2.5 мм

1

4.433 MHz 5mm



Кварц 4.433619 MHz 20pF, 4.4336-HC49U-S, XT9S20ANA4M433619

1

14MHz 5mm



Кварц 14MHz 18PF 30ppm -20C +70C, 14.0000-HC49U-S, CA-301 14.0000 M-C:PB

1

Keyboard RCPT 8 poles



8- контактный разъем для шлейфа клавиатуры

1

Keyboard RCPT 5 poles



5-контактный разъем для шлейфа клавиатуры

1

DC jack  2.1mm



Гнездо для джека питания диаметром 2.1 мм

1

Гнезда MIC, EAR



Гнездо для 3.5мм аудиоджека

2

Composite video out RCA pc mount right angle



Гнездо "тюльпана" для композитного видеовыхода

1

RGB out Minidin 8 pol



Гнездо выхода RGB для подключения к SCART телевизора

1

Динамик 32 Ом



Динамик 32 Ом, 27 мм диаметр

1

27256

27C128, 27C256, AT29C256

ПЗУ на 32 килобайта. Можно поставить ПЗУ и на 16 килобайт.

1

62256 RAM



62256 DIP

2

74HC00

1533ЛА3

74HC00 DIP

3

74HC04

1533ЛН1

74HC04 DIP

1

74HC08

1533ЛИ1

74HC08 DIP

4

74HC32

1533ЛЛ1

74HC32 DIP

5

74HC74

1533ТМ2

74HC74 DIP

4

74HC86

1533ЛП5

74HC86 DIP

1

74HC138

1533ИД7

74HC138 DIP

3

74HC161

1533ИЕ10

74HC161 DIP

3

74HC166

1533ИР10

74HC166 DIP

1

74HC174

1533ТМ9

74HC174 DIP

1

74HC245

1533АП6

74HC245 DIP

3

74HC253

1533КП12

74HC253 DIP

2

74HC257

1533КП11

74HC257 DIP

2

74HC541

1533АП13

74HC541DIP

1

74HC574

1533ИР37

74HC574 DIP

3

74HC4040



74HC4040 DIP

4

TL712CP (або аналог)



Диференціальний компаратор

1

Z80A CPU





1

AD724JRZ



Кодер PAL/NTSC

1

LM2596SX-5.0/NOPB



Імпульсний стабілізатор на 5V, TO-263

1

68μH



Індуктивність 68 мкГн

1
