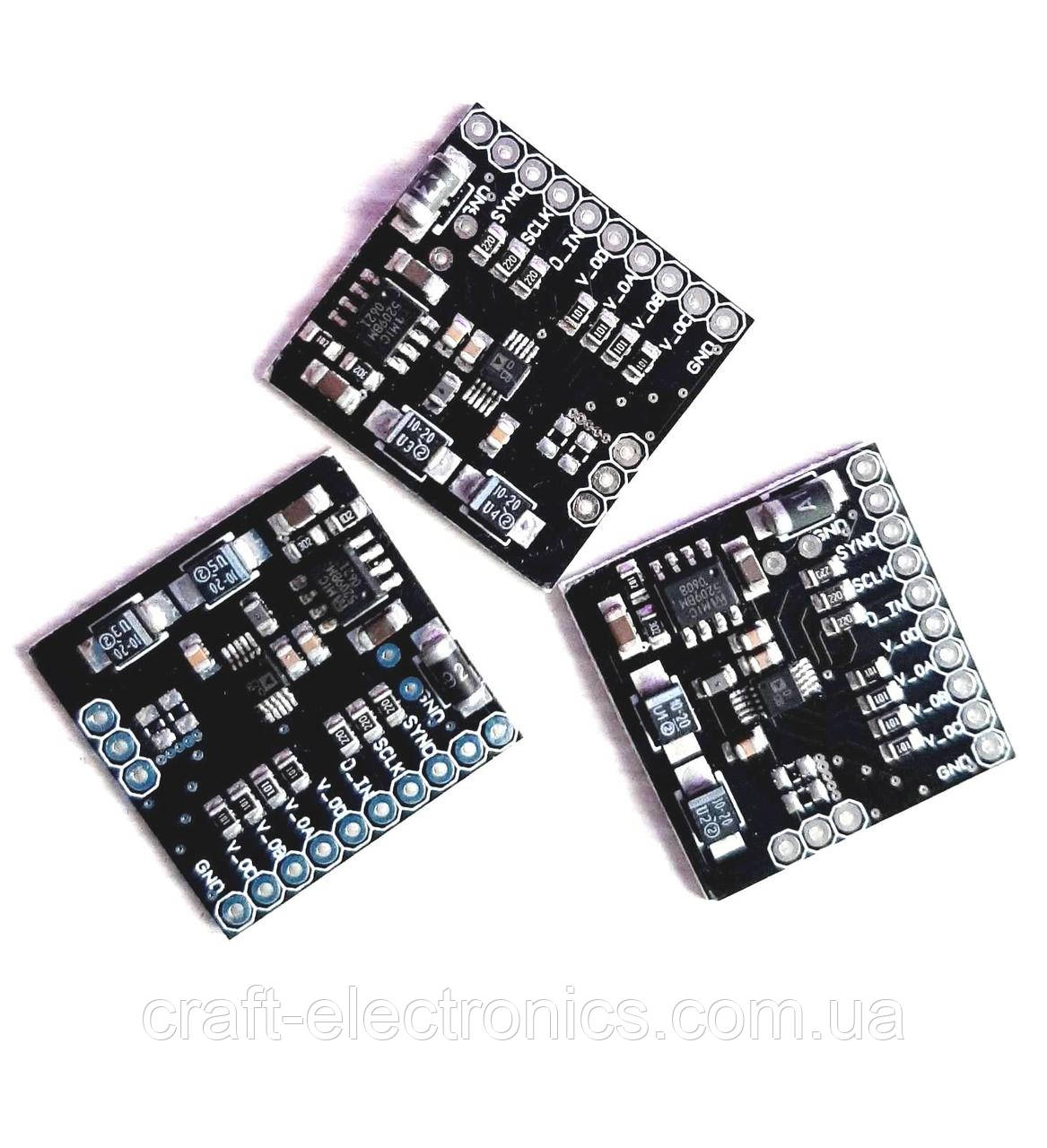

AD5314 модуль швидкісного ЦАП до 30мгц SPI

Чотириканальний, 10-ти бітний, високошвидкісний.

ЦАП з буферизованным виходом напруги випускається в 10-выводный MSOP Пакети LFCSP, які працюють від одного джерела живлення від 2,5 до 5,5 В,споживають 500 мкА при 3В. Всттроенные вихідні підсилювачі на кристалі дозволяють досягти розмах вихідного сигналу від Rail до Rail зі швидкістю наростання 0,7 В / мкс. Використовується 3-провідний послідовний інтерфейс; він працює зі швидкістю до 30 МГц та сумісний зі стандартними SPI, QSPI.

Стандарти інтерфейсу MICROWIRE і DSP.

Выходы всех ЦАП могут обновляться одновременно с помощью программной функции LDAC. Обнуление выходов при включении. Микросхема AD5314  имеет функцию отключения питания, которая снижает ток потребление микросхемы до 200 нА,  5 В (80 нА, 3 В).Низкое энергопотребление чипа при нормальной работе делает их идеально подходящими для портативного оборудования с батарейным питанием.

Потребляемая мощность составляет 3 мВт при 5 В, 1,5 мВт при 3 В, что снижает до 1 мкВт в режиме пониженного энергопотребления. Так же подходит для высококачественного преобразования цифрового потока в звук.

Модуль так само містить вбудований низкошумящий Lowdrop стабілізатор напруги.
