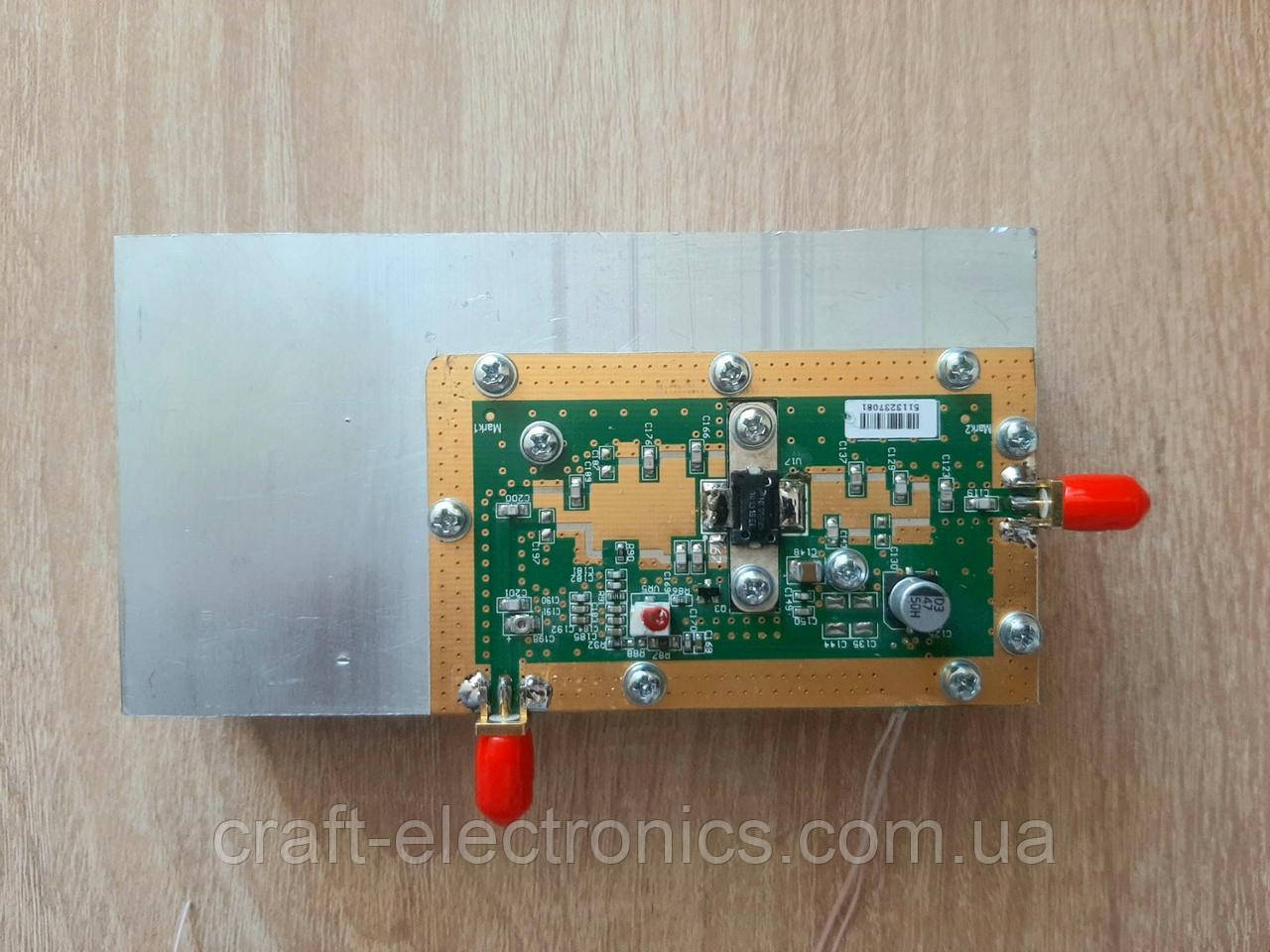

Оціночна плата НВЧ підсилювача на транзисторі MRFE6S9060NR1, для підключення підсиліть залежно від режиму потрібен джерело напруги 28В 5А та джерело зміщення 5-8,5 -0,1 А.
Може використовуватися в комплекті з підсилювачами AH215, GALI5+. Залежно від налаштування може перекривати діапазон від 650-1100мгц.
Призначення: Призначений для широкосмугових комерційних та промислових пристроїв частоти до 1100 МГц. Високий коефіцієнт посилення, широка смуга, максимальна потужність до 21 Вт, дозволяє використовувати підсилювач для посилення як вузькосмугового так і відео сигналу.
Основне застосування в обладнанні базових станцій із напругою живлення на 28 Иольт.
Типова продуктивність аналогічна N-CDMA з однією несучою при частоті 880 МГц, VDD = 28 В,
IDQ = 450 мА, Pout = 14 Вт в середньому, IS-95 CDMA (пілотний, синхронізуючий, пейджинговий)
Коефіцієнт посилення за потужністю - 21,1 дБ
Ефективність - 33% •
Здатний працювати з КСО 10:1, при 32 В пост. струму, 880 МГц, овердрайв 3 дБ,
Розроблено для підвищеної міцності
Додаток GSM EDGE
• Типові характеристики GSM EDGE: VDD = 28 В, IDQ = 500 мА,
Pout = 21 Вт у середньому, повна смуга частот (920-960 МГц)
Посилення потужності - 20 дБ
Ефективність - 46%
GSM-додаток
• Типові характеристики GSM: VDD = 28 В, IDQ = 500 мА, Pout = 60 Вт,
Повна смуга частот (920-960 МГц)
Посилення потужності - 20 дБ
Ефективність - 63%
Інформація для замовлення
- Ціна: 3 315 ₴
