Корпус трансформаторного блоку живлення, Версія 1

Трансформаторний блок живлення – 220В, 36Вт з індикаторами.

Даний корпус можна пристосувати для збору трансформаторного блоку живлення.

Корпус – габаритні розміри: 135мм х80мм х 75мм. Складається з алюмінієвої  основи з отворами для вентиляції та кріплення, металевої кришки з просічками для вентиляції, двох пластикових панелей з отворами та прокладок з ПВХ. Завдяки тому, що більша частина корпусу є алюмінієвою, він служить  радіатором для блока живлення.

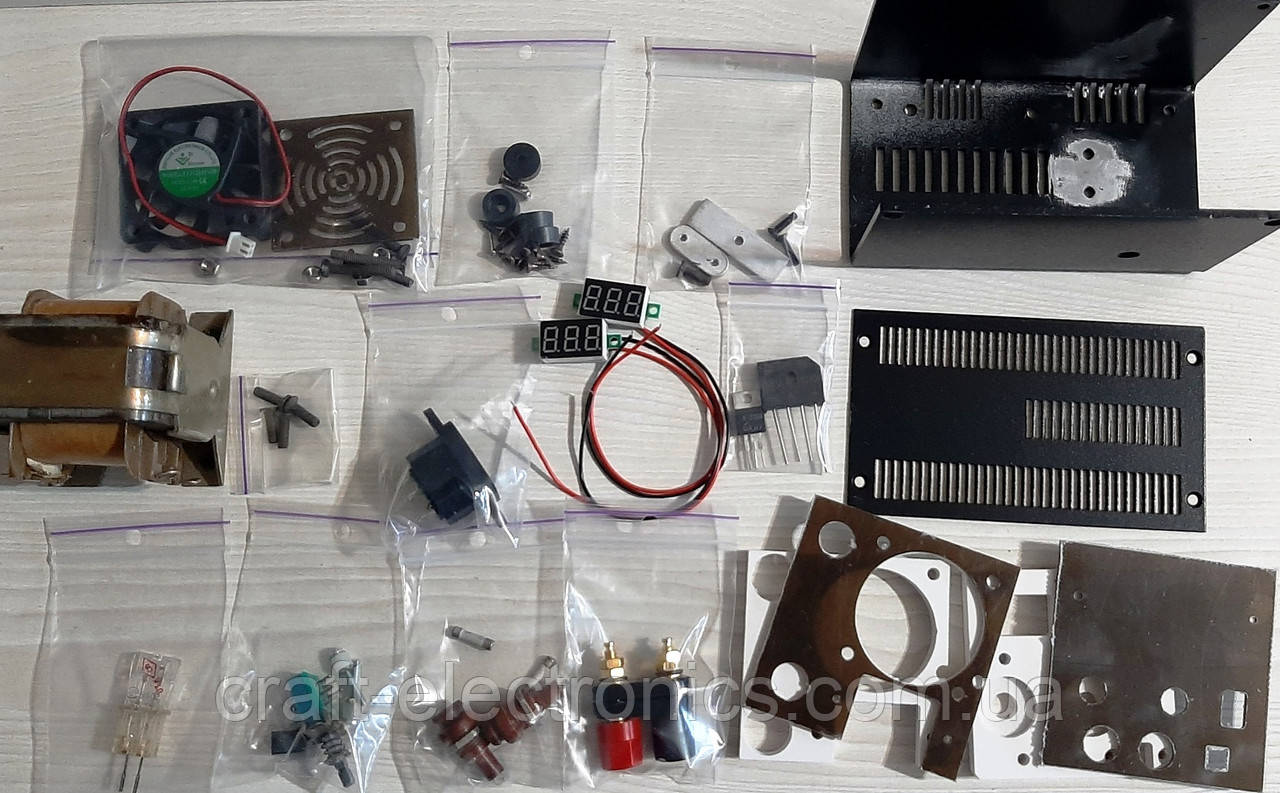

Для полегшення зборки  ми додали у комплекті деякі зручні деталі, а саме:

Трансформатор  - 3А, 18В, габаритні розміри: 60мм х 60мм х65мм

Вентилятор – 12В, 0.1А, габаритні розміри: 50мм х 50мм х 12мм

Цифровий індикатор, червоний

Випрямний міст – KBU1010

Транзистор – КТ819А

Роз’їм живлення -  IEC320-C14

Роз’їм низьковольтного живлення – KLS 1-BIP-009-N-B/R «банан» здвоєний гніздо

Роз’їм вивода напруги 5В, 2А – гніздо – штекер

Кнопка – П2К

Запобіжник 3А – 1шт

Запобіжник 1А – 1шт

Тримач запобіжника – 2 шт.

Крепіжні елементи.

Для повної зборки блоку живлення треба додати повноцінну схему керування AC-DC перетворювача, можна також встановити багатооборотні  резистори (на пластикової панелі для цього передбачені отвори). Можна також у блоці живлення встановити   регулятор струму, регулятор напруги, вимірювач струму, вимірювач напруги, блок керування вентилятором і т.п.
