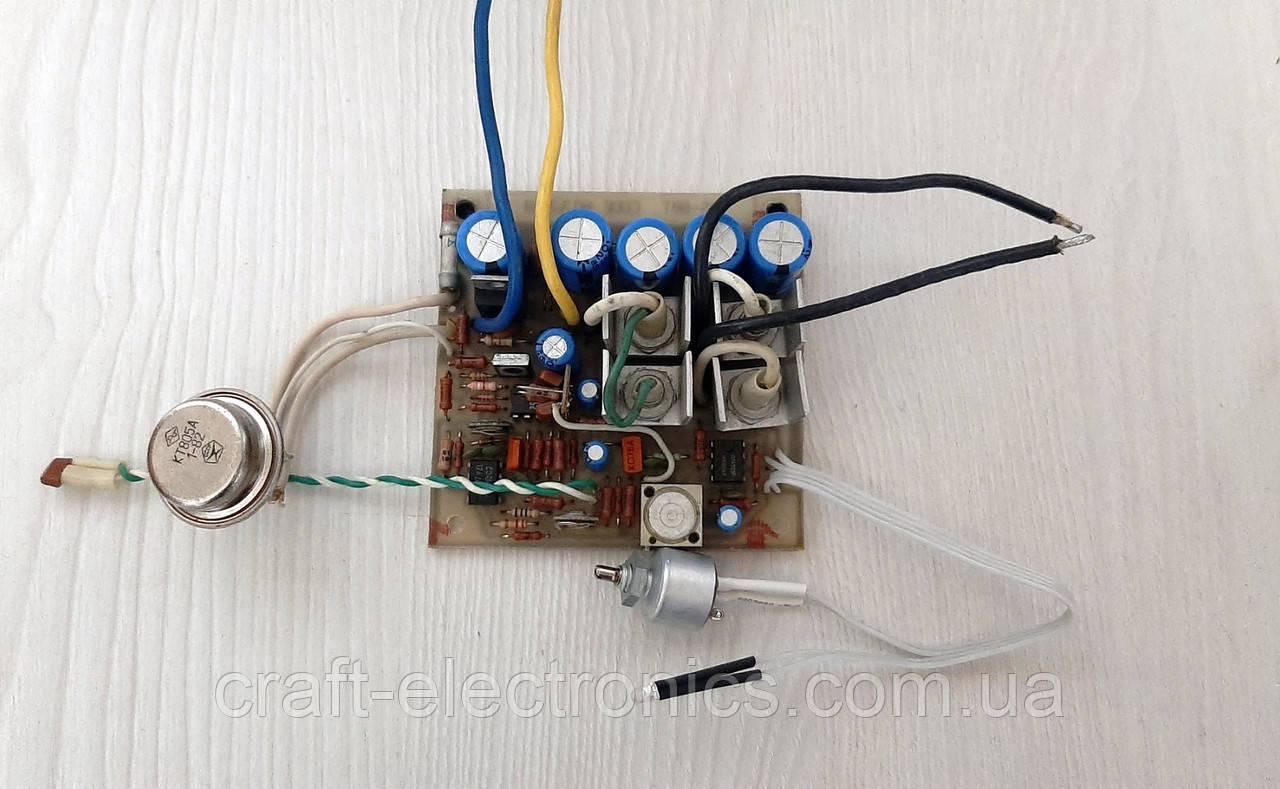

Плата лінійного стабілізатора В2

Плата у зборі стабілізатора для високоякісного трансформаторного блоку живлення. Принцип стабілізації – лінійний. Призначений для живлення систем гарантованою напругою із захистом. Особливості схеми побудови цього стабілізатора: 1- плавне наростання вихідної напруги при включенні при одночасному контролі струму для заряду будь-яких ємностей, що запобігає пошкодженню обладнання у разі несправностей. 2-блок має фіксований захист від перевищення напруги 14В для захисту від пошкодження обладнання при пробої керуючого транзистора. 3 -схема стабілізатора побудована таким чином, що колектор керуючого транзистора може кріпитися до радіатора без прокладки , тобто. мінус блоку може бути мінусом шасі всього пристрою, що покращує теплообмін та зменшує кількість ВЧ перешкод у вихідному сигналі. Блок живлення з таким стабілізатором ідеально підходить для живлення радіостанцій та різних ВЧ пристроїв, де потрібне максимальне екранування та надійність. Для організації блоку живлення необхідно забезпечити хороше відведення тепла від регулюючого елемента. Перевантажувальна спроможність блоку 100%.

Технічні характеристики:

Вхідна напруга - 18В змінного струму Вихідна напруга регульована - 5-18 В постійного струму Захист струму на відключення (є невелике підстроювання) - 5А Пульсації вихідної напруги – 0.01% Габаритні розміри - 80мм х 80мм х 35мм Вбудований міст змінного струму (на діодах КД2998В)

Особливості конструкції:

1. Вхідний діодний міст і конденсатори, що фільтрують, встановлені на платі
2. Силовий регулюючий вузол на транзисторах КТ819А або КТ863 або КТ 803 або КТ805 (на вибір)
3. Захист на тиристорі відключається (коротить вихід при підвищенні напруги вище 14В)
4. Регулювання струму захисту встановлено на платі
5. Вбудований шунт
