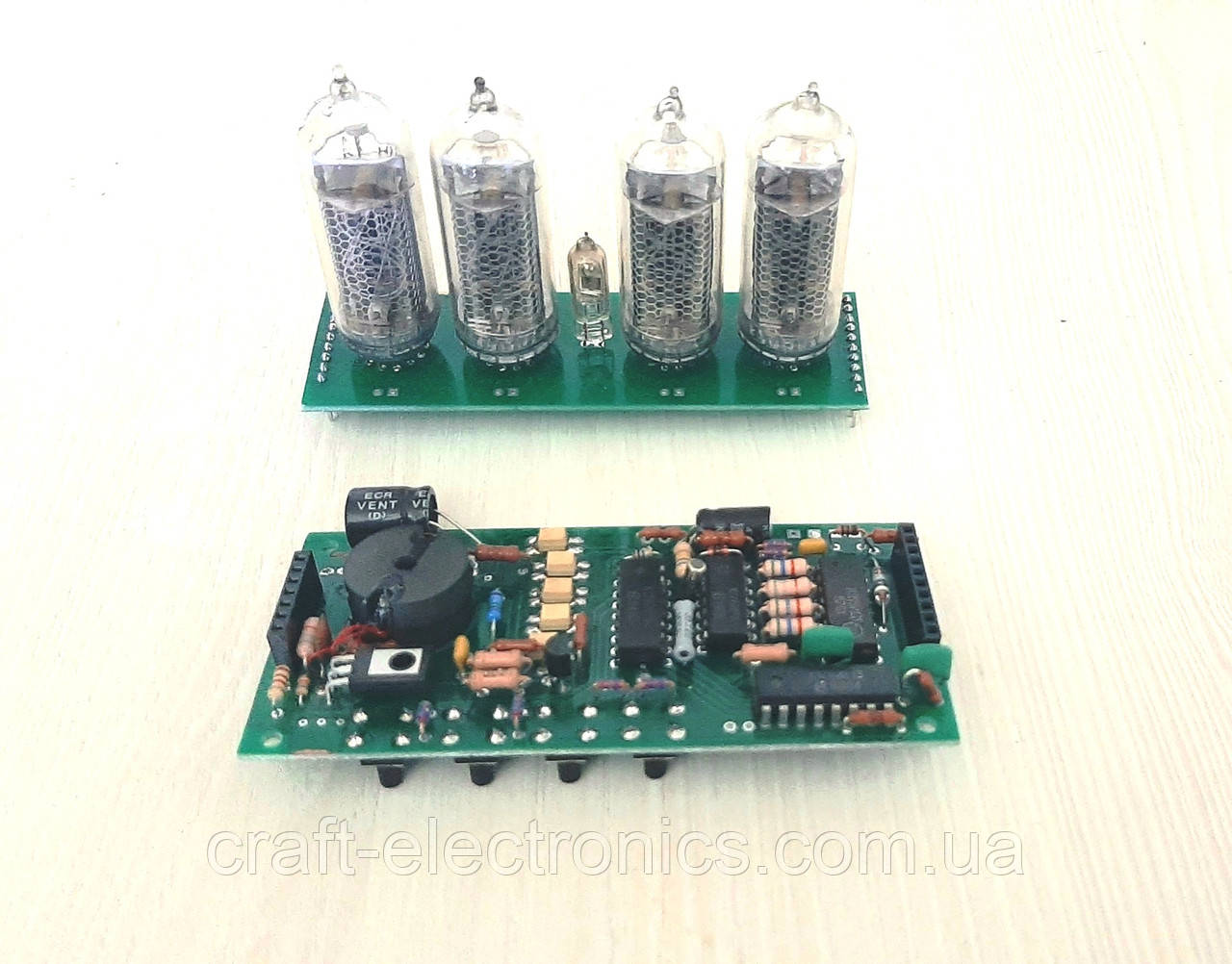

Годинник Sima на лампах IN14 neon конструктор

Наименование

Количество

Друкована плата 1

1

Друкована плата 2

1

Резистор 10 Ом,         0,25 Вт

1

Резистор 47 Ом,         0,25 Вт

2

Резистор 220 Ом,       0,25 Вт

1

Резистор 1 кОм,         0,25 Вт

3

Резистор 2,2 кОм,      0,25 Вт

1

Резистор 5,6 кОм,      0,25 Вт

5

Резистор 6,8 кОм,      0,25 Вт

1

Резистор 10 кОм,       0,25 Вт

3

Резистор 22 кОм,       0,25 Вт

2

Резистор 100 кОм,     0,25 Вт

2

Резистор 560 кОм,     0,25 Вт

2

Резистор 10 мОм,      0,25 Вт

2

Конденсатор електроліт. 4,7мФ х 350В

1

Конденсатор електроліт. 47мФ х 16В

1

Конденсатор керамический 22нФ

1

Конденсатор керамічний 1,5нФ

2

Конденсатор керамический 1-1,5мФ

2

Конденсатор керамический 47пФ

1

Конденсатор підстр. 4-20пФ

1

Діод   КД521

11

Діод  HER208

1

Стабилитрон 5В1

1

Стабілітрон 9В1

1

Транзистор MJE340

1

Транзистор 2N2222

1

Годинниковий  кварц 32.768

1

Оптопара TLP127

5

Мікросхема К155ИД1

1

Мікросхема К176ИЕ18

1

Мікросхема К176ИР3

1

Мікросхема К176ИЕ13

1

Імпульсний трансформатор 100/1

1

Тактові кнопки

4

Контакт для батарейки «Крона»

1

1

Штирі на плату PLS-10 и PLS-7

2

Гнізда на плату PBS-10 и PBS-7

2

Світлодіод 3мм блакитний

4

Лампа IN3

1

Лампа IN14

4
