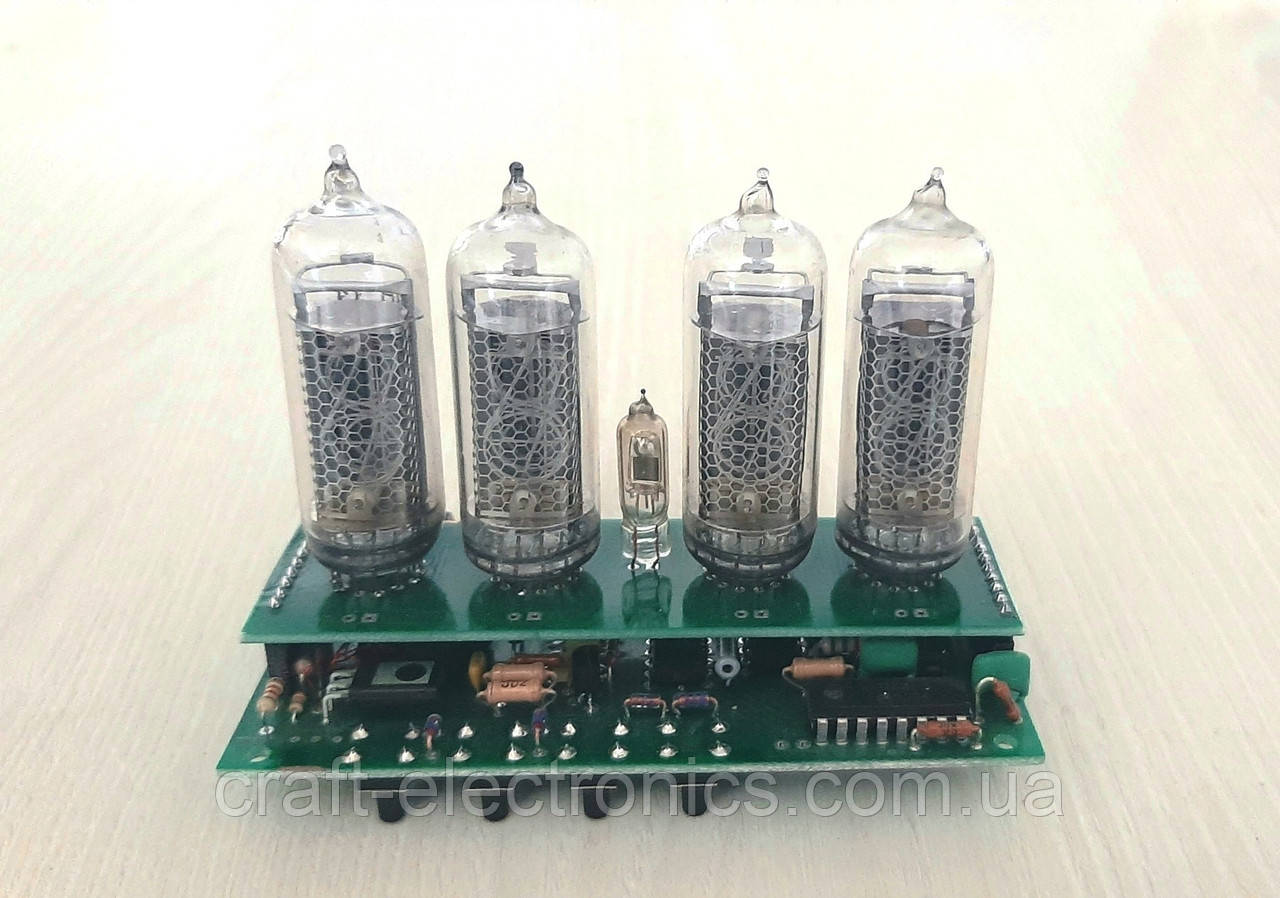

Набір для самореалізації годинника на газорозрядних індикаторах IN14 neon. Розробка електроніки.
Вся елементна база годин побудована на спеціалізованих Мікросхеми виробництва Радянського Союзу К176ИЕ18 ,К176ИЕ13, Кк155ИД1, К176ИР3. Без додатка Ардуїно «NANO 328р, без додатка годинника DS3231 ». Не містить відсутніх деталей або процесорів.
Годинники світять м’яким оранжевим Світло лампи, синє світло. Показує час 24 години. Також мають вбудований будильник і Обмежене харчування т.е. будильник буде працювати навіть, якщо раптом вимкнули світло, а час не потрібно буде знову виставляти після увімкнення світла. Просте встановлення часу і будильника.
Годинник було розроблено в рамках програми "ЗУСЕМ НОВІ СТАТИ СХЕМИ".
Розміри плати і розташування органів керування повністю сумісні з платами AleexGyver.
Назва доріжки |
Кількість |
Друкарська плата 1 |
1 |
Друкарна плата 2 |
1 |
Резистор 10 Ом, 0,25 Вт |
1 |
Резистор 47 Ом, 0,25 Вт |
2 |
Резистор 220 Ом, 0,25 Вт |
1 |
Резистор 1 кОм, 0,25 Вт |
3 |
Резистор 2,2 кОм, 0,25 Вт |
1 |
Резистор 5,6 кОм, 0,25 Вт |
5 |
Резистор 6,8 кОм, 0,25 Вт |
1 |
Резистор 10 кОм, 0,25 Вт |
3 |
Резистор 22 кОм, 0,25 Вт |
2 |
Резистор 100 кОм, 0,25 Вт |
2 |
Резистор 560 кОм, 0,25 Вт |
2 |
Резистор 10 мОм, 0,25 Вт |
2 |
Конденсатор електроліт. 4,7мФ х 350В |
1 |
Конденсатор електроліт. 47мФ х 16В |
1 |
Конденсатор керамій 22нФ |
1 |
Конденсатор керамічний 1,5нФ |
2 |
Конденсатор керамій 1-1,5мФ |
2 |
Конденсатор керамій 47пф |
1 |
Конденсатор підрядковий 4-20пф |
1 |
Діод КД521 |
11 |
Діод HER208 |
1 |
Стабілітрон 5В1 |
1 |
Стабілітрон 9В1 |
1 |
Транзистор MJE340 |
1 |
Транзистор 2N2222 |
1 |
Часовий кварц 32.768 |
1 |
Оптопара TLP127 |
5 |
Мікросхема К155ИД1 |
1 |
Мікросхема К176ІЄ 18 |
1 |
Мікросхема C176ir3 |
1 |
Мікросхема К176ІЄ13 |
1 |
Імпульсний трансформатор 100/1 |
1 |
Тактові кнопки |
4 |
Контакт для батарейки "Крона" |
1 |
Співвідношення KLS3-LPT |
1 |
Штирі на плату PLS-10 і PLS-7 |
2 |
Гнізда на плату PBS-10 і PBS-7 |
2 |
Світлодіод 3м синій |
4 |
Лампа IN3 |
1 |
Лампа IN14 |
4 |
Основні | |
---|---|
Стан | Новий |
- Ціна: 2 800 ₴
