Підсилювач 75Вт на чіпі MW5IC970NBR1

Призначений для широкосмугового комерційного та промислового застосування з
частоти від 132 МГц до 960 МГц. Високий коефіцієнт посилення та широкосмуговий доступ.
Продуктивність цих підсилювачів робить їх ідеальними для великих сигналів із загальним джерелом
застосування підсилювача в обладнанні базової станції від 12-28 вольт.
• Типова продуктивність: 800 МГц, 28 В, IDQ1 = 80 мА,
IDQ2 = 650 мА, Pout = 70 Вт PEP
Посилення потужності - 30 дБ
Ефективність  - 48%
• Здатність працювати з КСВ 10:1, @ 28 В постійного струму, 850 МГц, 70 Вт CW
• Характеристики серії еквівалентних велико-сигнальних параметрів імпедансу
• Інтегрована температурна компенсація струму спокою
з функцією увімкнення/вимкнення
• Вбудоване дзеркало струму gm Reference FET для програми з власним зміщенням
• Вбудований захист від електростатичного розряду.

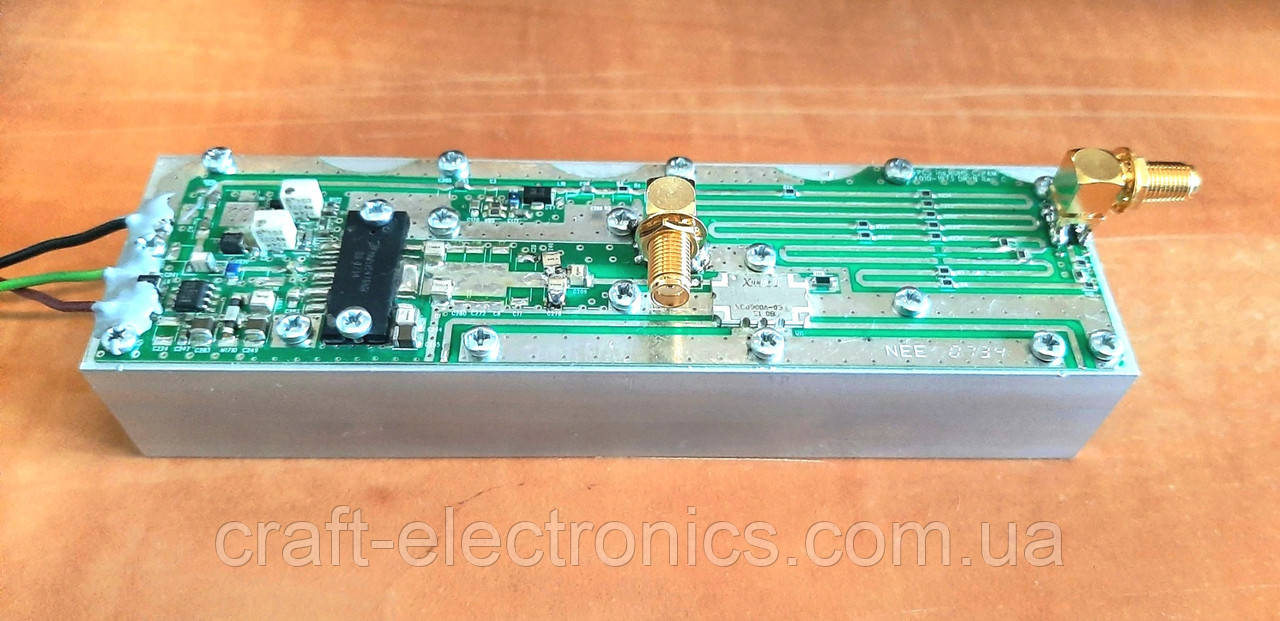

На друкованій платі є усі необхідні компоненти для швидкого старту. Для підключення підсилювача потрібно подати живлення +12 та +12-28В постійного струму, також на максимальній вихідний потужності бажано забезпечити охолодження радіатора.
