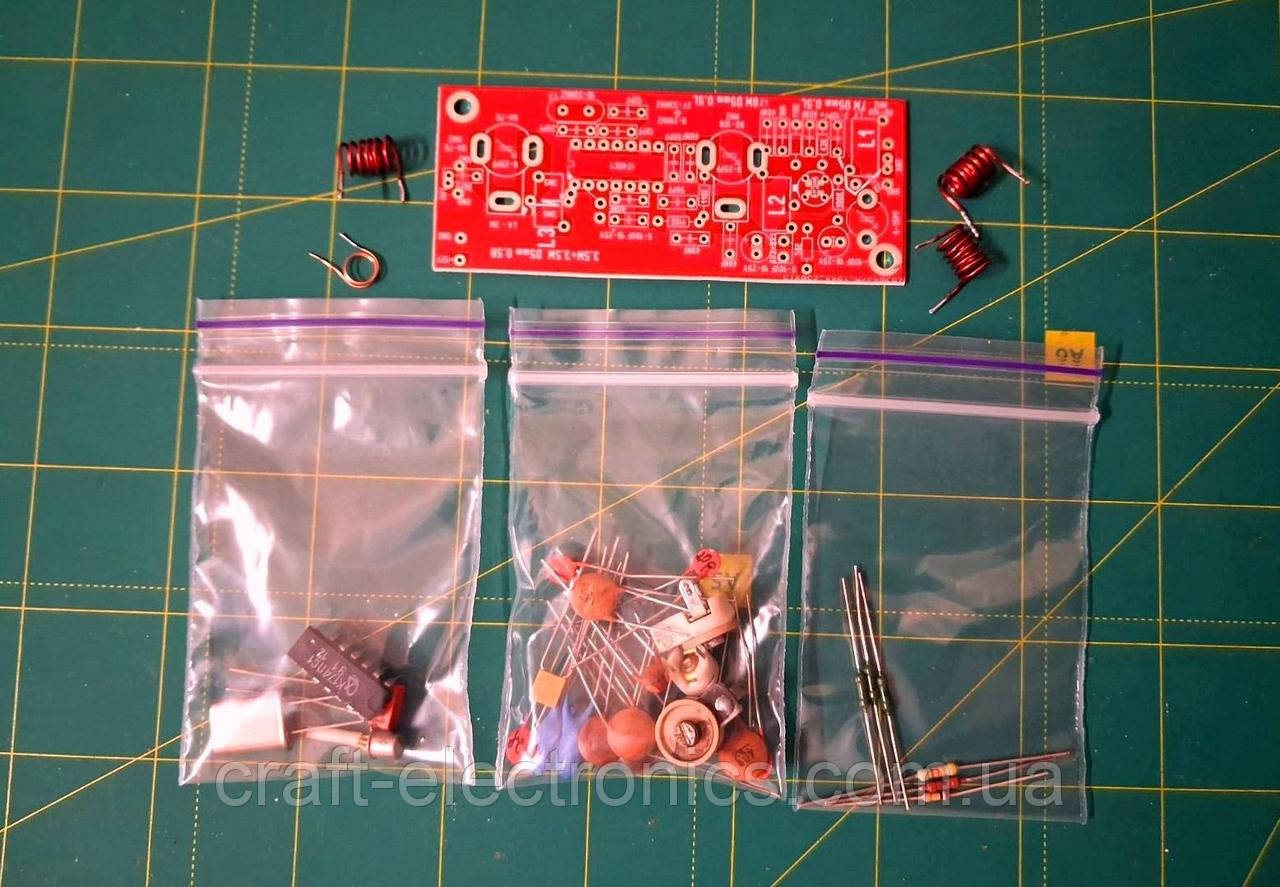

Набір для самостійного збирання Конвертер FM

Цей конвертер перетворює старий радянський діапазон УКХ 64–75 МГц у сучасний FM-діапазон 100–108 МГц. Ідеальний для модернізації старих приймачів, радіол та підсилювачів без заміни оригінальної схеми.

Принцип роботи: перетворення частоти змішувачем частот (мікросхема К174ПС1)

Вхід: сигнал УКХ (64–75 МГц)

Вихід: перетворений сигнал у діапазоні 100–108 МГц.

Схемотехніка: На вході — фільтр і підсилювач на польовому транзисторі (покращує чутливість і вибірковість). Далі — змішувач і гетеродин на мікросхемі К174ПС1, який додає до прийнятої частоти сигнал гетеродина. Частота зсуву визначається кварцовим резонатором (типово 20, 30 або 33 МГц). Після перетворення сигнал проходить через вихідний фільтр, що усуває побічні частоти. На платі передбачені налаштувальні конденсатори для точної підгонки діапазону.

Живлення: 9–12 В DC

Розмір: 87 × 35  × 10мм

Переваги:

Простий монтаж, повна сумісність зі старими УКХ-приймачами, можливість вибору кварцу для точного налаштування (в комплекті 10мГц працює на третій гармоніці, додає 30мГц), підвищена чутливість завдяки польовому підсилювачу.
