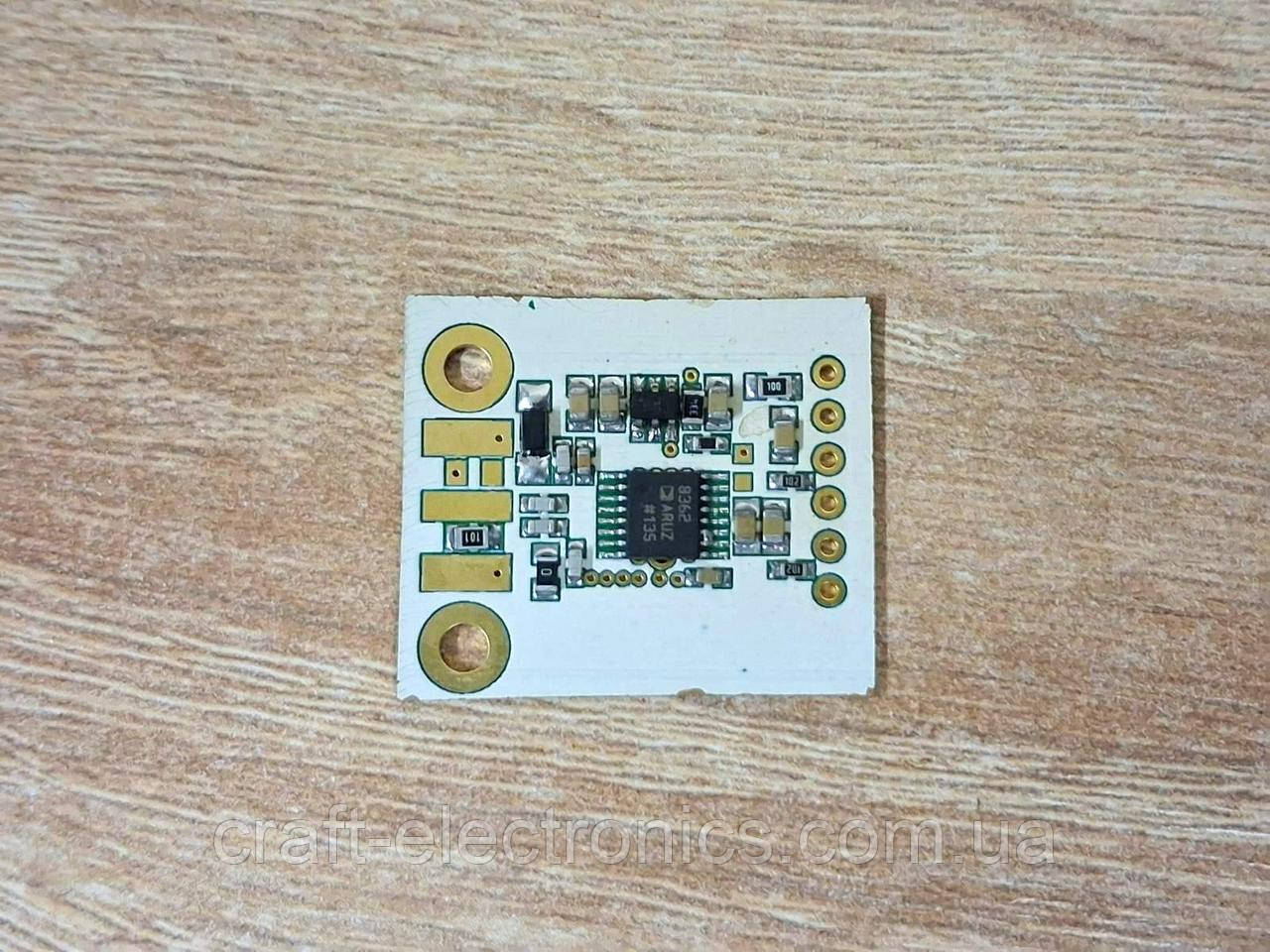

Відладочна плата детектору потужності AD8362

Високоточна відладочна плата AD8362 призначена для вимірювання рівня ВЧ потужності в широкому діапазоні частот. Виконана на НВЧ-матеріалі Rogers RO4350 (εr = 3.48) для забезпечення стабільних характеристик і мінімальних втрат у ВЧ тракті.

Мікросхема: AD8362 (логарифмічний детектор потужності RMS)

Діапазон частот: до 2.7 ГГц

Динамічний діапазон: понад 60 дБ

Тип виходу: аналоговий (лінійна напруга, пропорційна рівню сигналу в dB)

Живлення: 5 В DC, споживання ~15 мА

Вхідний імпеданс: 50 Ом

Підключення: RF-вхід під пайку або SMA-конектор (не встановлений)

Вихід: аналоговий, для підключення до АЦП або мультиметра

Розміри: 27 × 23 мм

Особливості:

Висока стабільність і точність у всьому діапазоні частот

Низький рівень шуму, швидке реагування на зміну сигналу

Ідеальний для калібрування підсилювачів, генераторів і вимірювальних систем

Сумісний з мікроконтролерами для побудови вимірювальних приладів

Призначення:

Вимірювання ВЧ-рівнів потужності, контроль трактів підсилення, системи автоматичного керування підсиленням (AGC), тестові стенди та лабораторне обладнання.
