Підсилювач потужності на MW7IC930N (400–1200 МГц)
8 200 ₴
- В наявності
- +380 (96) 575-11-87

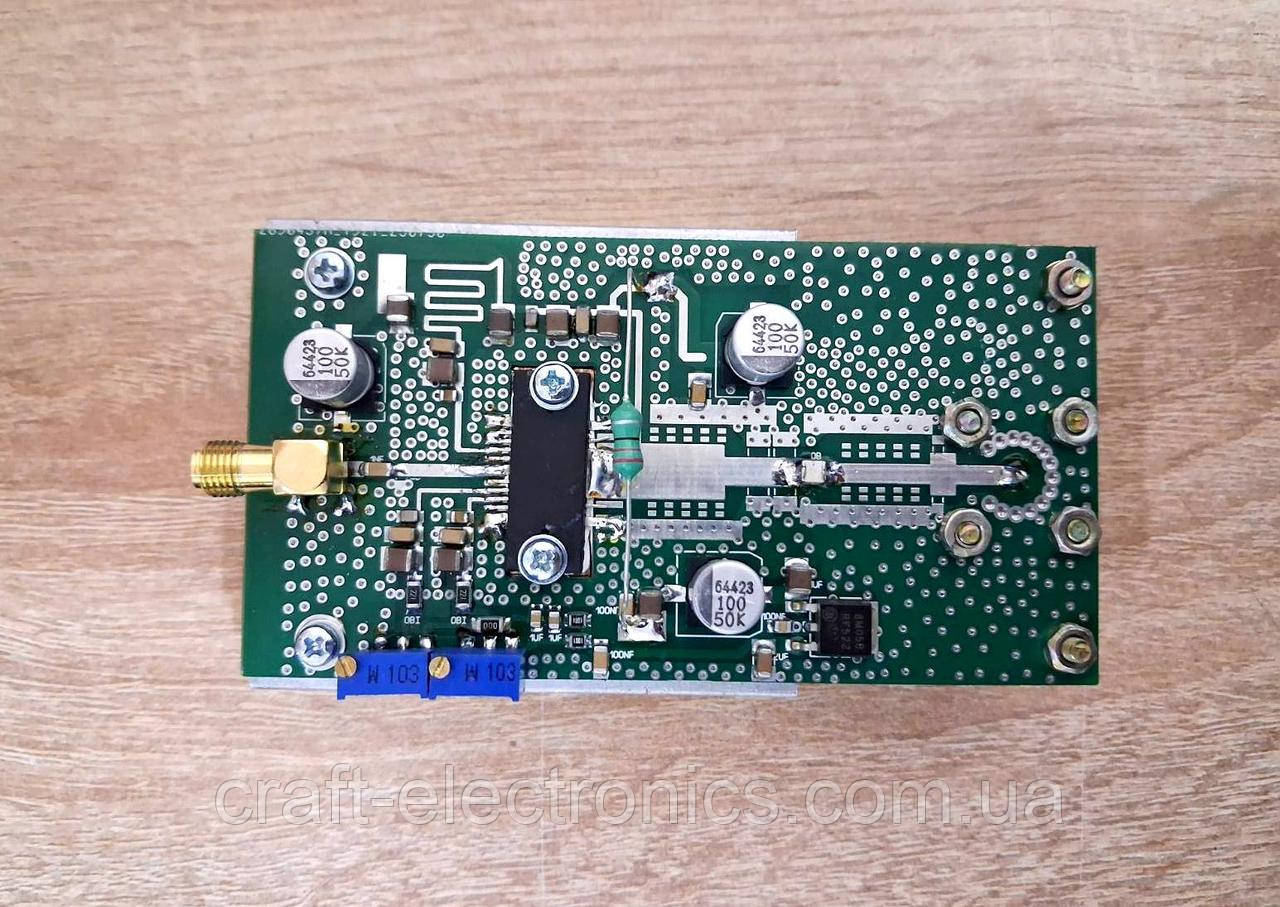

Підсилювач побудований на LDMOS-транзисторі MW7IC930N виробництва NXP (Freescale).
Пристрій призначений для широкосмугового посилення сигналів у діапазоні 400-1200 МГц, охоплюючи аматорні, промислові, наукові та телекомунікаційні діапазони (ISM, GSM-900, LTE-900, RFID, радіоляційні системи, лабораторні стінди).
Вбудоване вхідне та вихідне узгодження забезпечує стабільну роботу на 50 Ом у широкому частотному діапазоні під час живлення 28 В.
Основні електричні характеристики
|
Параметри |
Значення |
Примітка |
|
Робочий діа-н частот |
400 – 1200 МГц |
Фактично виміряна смуга пропускання |
|
Напруга живлення |
28 В |
Стабілізована, однополярна |
|
Споживаний струм |
≈ 2.5 А |
При номінальному навантаженні |
|
Вхідна потужність |
0.1 Вт (20 дБм) |
Точка номінального підсилення |
|
Вихідна потужність |
до 32 Вт |
Середнє значення по діапазону |
|
Коефіцієнт підсилення |
≈ 21 – 22 дБ |
За фактичними вимірюваннями |
|
ККД |
до 45 % |
Залежить від частоти |
|
Тип роботи |
CW / лінійний |
Для аналогових та цифрових сигналів |
|
Вхід. / вихід. опір |
50 Ω / 50 Ω |
Узгоджений по входу та виходу |
|
Тип каскаду |
Двокаскадний LDMOS-підсил. |
Вбудована термокомпенсація та ESD-захист |
Типові результати
У діапазоні 900–960 МГц досягається ККД до 50 % та підсилення близько 22 дБ.
У смузі 400–700 МГц потужність дещо нижча (≈ 12–13 Вт), але підсилювач зберігає стабільну роботу.
На частотах до 1.2 ГГц вихідна потужність становить близько 10–12 Вт, що підтверджує добру широкосмуговість навіть поза паспортним діапазоном мікросхеми.
Теплові параметри
Максимальна потужність розсіювання корпусу: до 60 Вт при ефективному тепловідводі.
Рекомендований радіатор із термопереходом ≤ 0.5 °C/Вт.
Вбудована компенсація температурного дрейфу струму спокою.
Застосування
Лабораторні підсилювачі потужності (RF-стенди, тестування антен)
Підсилювачі передавачів GSM/ISM діапазону
Драйвери для ВЧ-модулів середньої потужності (30–50 Вт)
Радіоаматорські конструкції та генератори сигналів
- Ціна: 8 200 ₴
