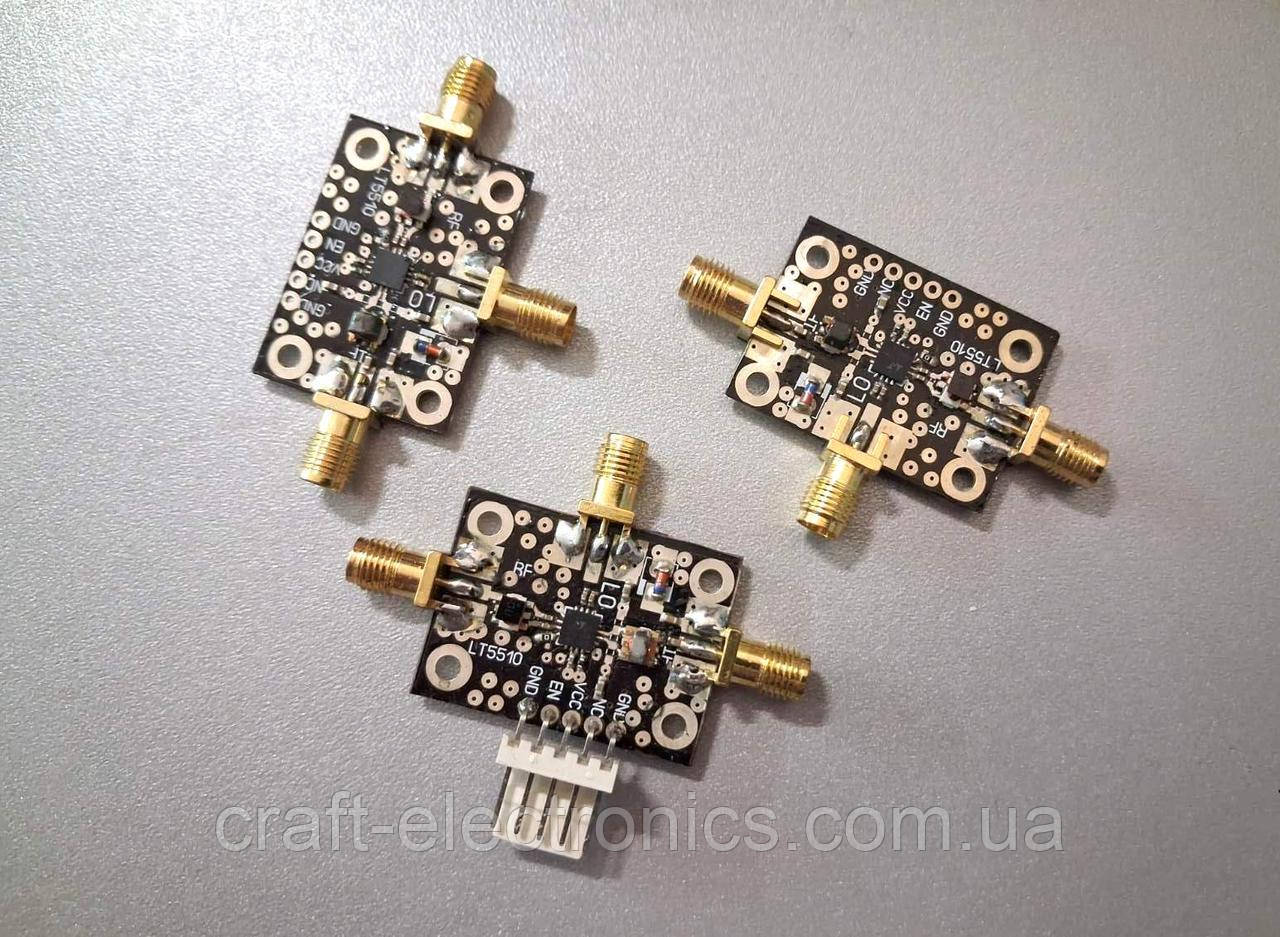

Відладочна плата ВЧ змішувача LTC5510

Високочастотний модуль для роботи в діапазоні до 6 ГГц, призначений для тестування, розробки та інтеграції у приймально-передавальні системи. Використовується у радіомодулях, спектроаналізаторах, генераторах, підсилювачах та вимірювальному обладнанні.

Мікросхема: LTC5510 (високочастотний активний змішувач)

Робочий діапазон частот: до 6 ГГц

Тип змішувача: активний, з високим коефіцієнтом перетворення

Рівень LO: від –3 до +3 dBm

Живлення: 5 В DC, споживання ≈ 40 мА

Розводка: оптимізована під 50 Ом мікросмужкову лінію

Конекторне виконання: виводи RF, IF, LO — SMA-роз’єми

Підкладка: ВЧ-матеріал 1 мм, εr ≈ 2.8

Розміри плати: 40×25 мм

Особливості:

Низький власний шум і висока лінійність

Підходить для систем SDR, Wi-Fi, GSM, GPS, LTE, ISM

Може використовуватись як приймальний або передавальний змішувач

Просте підключення для експериментів або вимірювань, вбудований вхідний широкосмуговий трансформатор та вихідний трансформатор до 2000мгц.

Призначення:

Розробка, тестування та оптимізація високочастотних трактів, дослідження частотних перетворень, перевірка сумісності та підсилення сигналів у прототипах радіосистем.
