Конструктор вольтметра на мікросхемі ICL7106

Конструктор цифрового вольтметра на мікросхемі ICL7106 з РК-індикатором — це набір для самостійного складання точного цифрового вимірювача напруги.

Схема побудована на класичному аналого-цифровому перетворювачі подвійного інтегровання, що забезпечує стабільність і точність вимірювань за низького енергоспоживання.

Конструктор вольтметра на ICL7106 — це чудова можливість зібрати власний цифровий прилад і розібратися в принципах роботи аналога-цифрового перетворювача.

Можна використовувати як готовий пристрій або вбудувати у власні проєкти.

Після складання пристрій зображає напругу на 3 1⁄2-розрядному рідкокристалічному дисплеї (ЖКІ) з кроком до 0.001 В.

Діапазон вимірювань: 0-199,9 мВ

Розмір плати: 75х40 мм

Що входить до комплекту:

Друкована плата;

Мікросхема ICL7106

РК-індикатор 3 1⁄2 розряджання;

Резистори, конденсатори, стабілізатор і роз'єми;

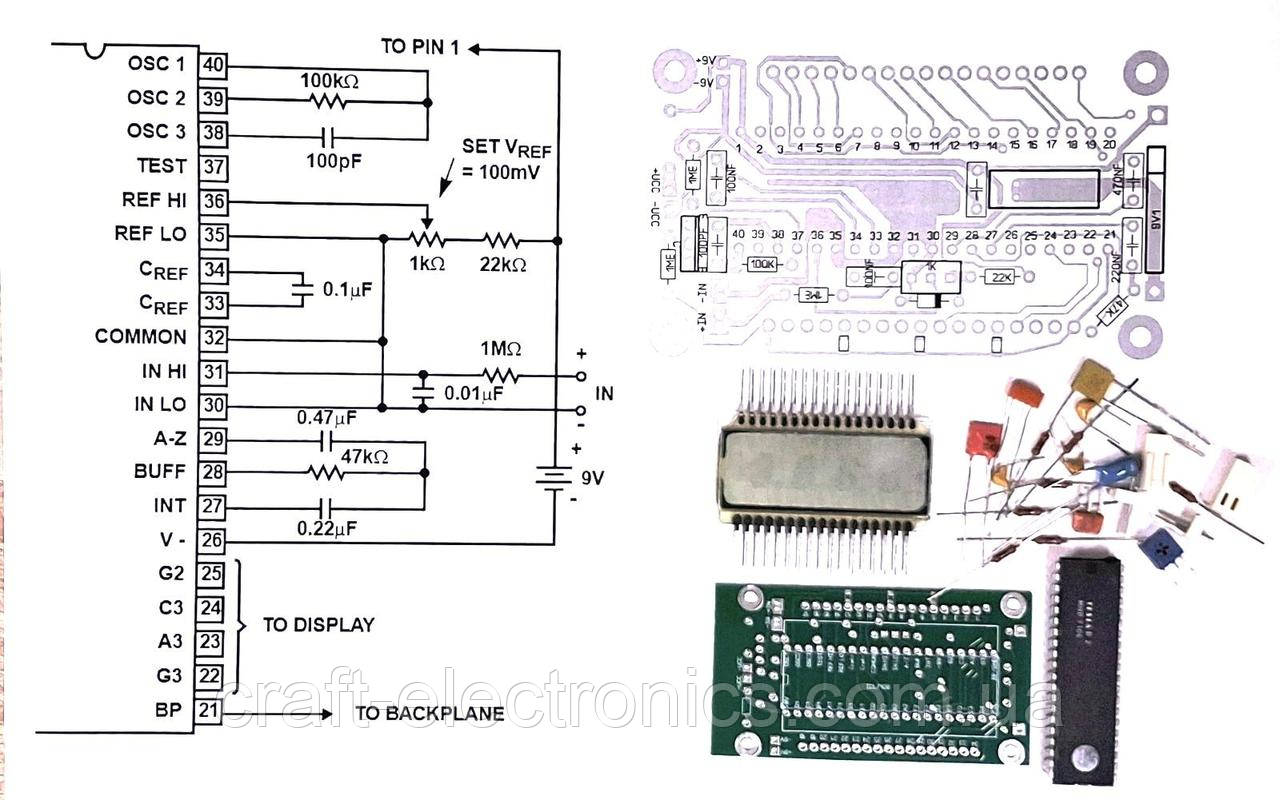

Схема під'єднання й інструкція зі збирання.

Переваги конструктора:

Просте збирання — підходить навіть радіоаматорам-початківцям;

Не вимагає настроювання й підстроювання;

Працює від 9 В (Крона) або зовнішнього джерела;

Підходить для використання в блоках живлення, тестерах і вимірювальних панелях;

Низький рівень споживання енергії та висока стійкість до перешкод.

Конструктор вольтметра на ICL7106 — це чудова можливість зібрати власний цифровий прилад і розібратися в принципах роботи аналога-цифрового перетворювача.

Можна використовувати як готовий пристрій або вбудувати у власні проєкти.
