Світломузика конструктор

Основні характеристики:

Кількість каналів: 4

Джерело сигналу: вбудований мікрофон або вихід динаміка (через трансформатор)

Живлення: 10-12 В постійного струму

Споживаний струм: до 1 А на канал (максимум до 3 А за повного навантаження)

Елементи керування:

Підстройковий (змінний) резистор для регулювання чутливості

Вихід: транзисторні ключі на КТ973 з струмом до 1 А, призначені для під'єднання світлодіодів, ламп або інших навантажень.

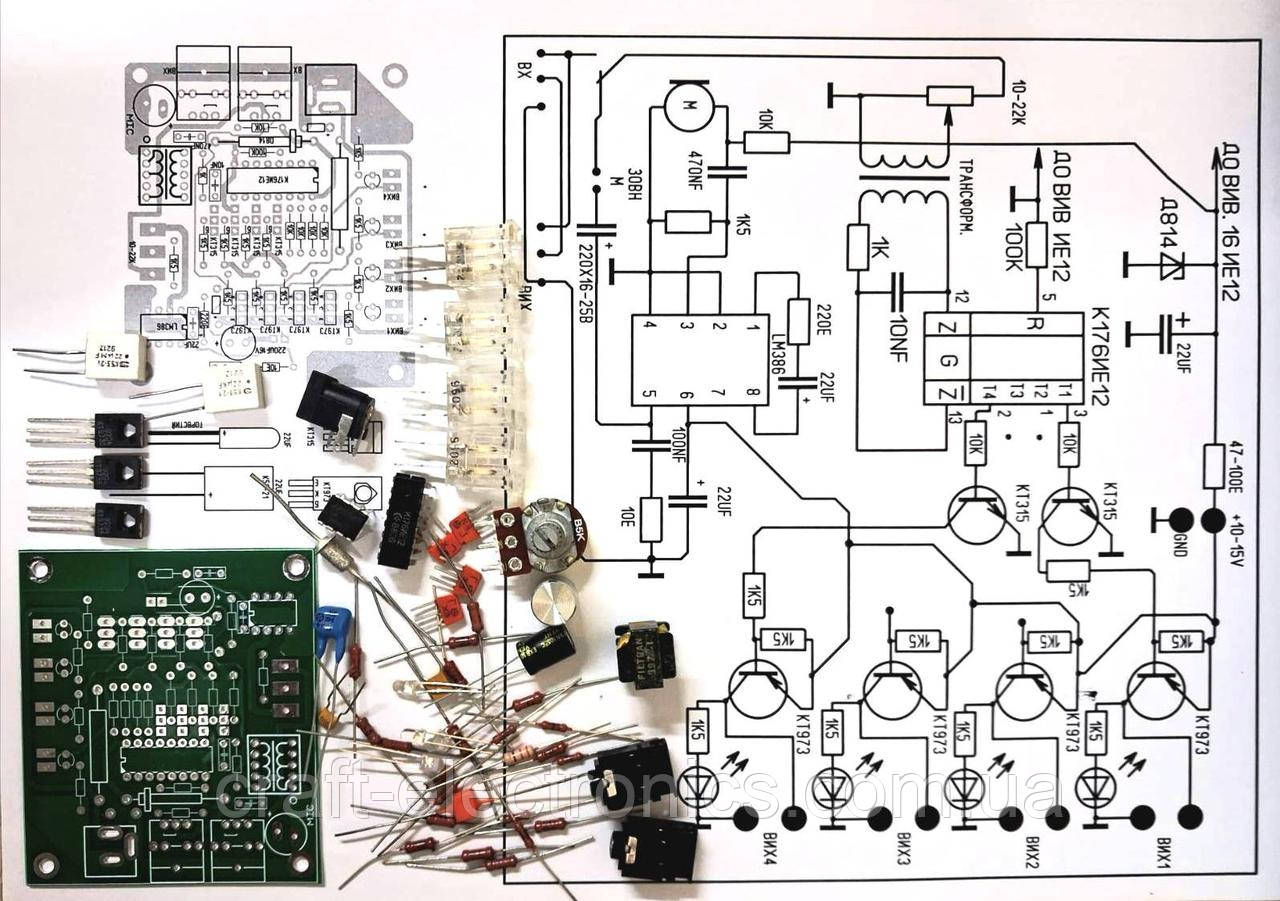

Що  входить до комплекту:

Мікросхема К176ІЄ12 — чотириканальний дешифратор, що формує імпульси керування.

Підсилювач сигналу на LM386 підсилює сигнал мікрофона або трансформатора.

Транзистори КТ315/КТ973 виконують роль підсилювачів і ключів для кожного каналу.

Наявність трансформатора дає змогу під'єднувати пристрій до виходу динаміка без ризику пошкодження схеми.

Регулятор рівня чутливості для точного підстроювання під гучність музики.

Роз'єми живлення, аудіовходу та мікрофона.

Індикація й особливості:

До комплекту входять прозорі роз'єми, які можна підсвічувати зсередини вбудованими світлодіодами.

Світлодіоди виконують функцію індикації активності каналів, реагуючи на різні частотні діапазони звуку.

Застосування:

Декоративне підсвічування приміщень,

Динамічна підсвітка колонок або меблів,

Музичні інсталяції, макети та виставки.

Пристрій можна під'єднати до будь-якого аудіоджерела або використовувати вбудований мікрофон для реагування на навколишні звуки.
