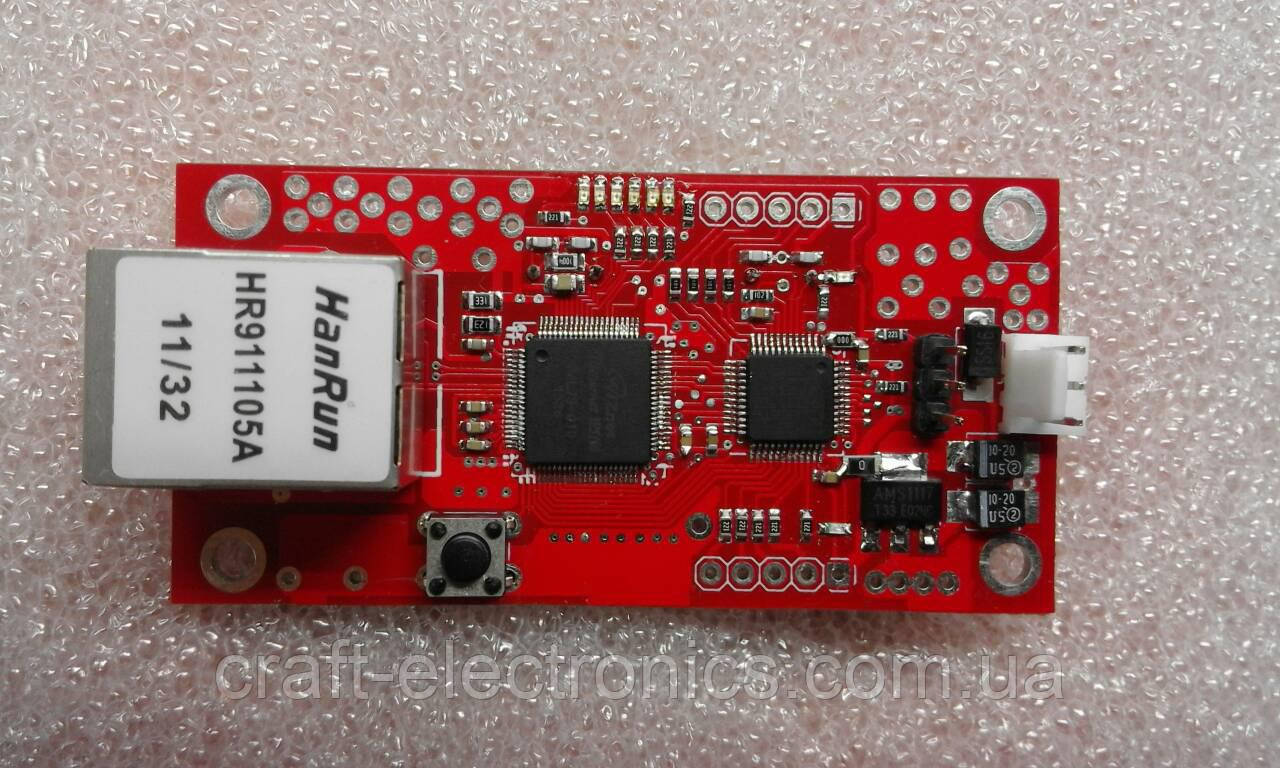

WIZ125SR Модуль Ethernet на мікросхемі WIZ125SR

Модуль Ethernet WIZ125SR представляет собой законченный интерфейсный преобразователь 2-х последовательных портов RS232(TTL)<->Ethernet, позволяющий организовывать удаленное управление, процессы измерения и контроля для встраиваемых устройств с интерфейсом RS-232 посредством сети на основе Ethernet и стека протоколов TCP/IP.
Устройство спроектировано на базе модуля преобразователя интерфейсов WIZ120-125SR и отладочной платы WIZ120SR-EVB.
Все функции и управляющие команды WIZ125SR идентичны WIZ120SR. Но, в отличие от WIZ120SR,
 новый интерфейсный преобразователь WIZ125SR является конструктивно законченным модулем, на плате которого расположены два разъема на 5 контактов, гнездо питания  и сетевой разъем RJ-45.
Для осуществления приема/передачи последовательных данных через сеть с одного IP-адреса необходимо  с помощью функции «inactivity time» организовать управление подключениями модуля по последовательному каналу,  так как одновременно активным может быть только один канал RS-232. Устройство WIZ125SR построено на базе сетевого контроллера W5100 и ARM - микроконтроллера с ядром Cortex-M3.

Особенности:

Аппаратная поддержка протоколов: TCP, UDP, IP, ARP, ICMP, IGMP, MAC, DHCP, PPPoE, DNS
Поддержка двух последовательных портов RS-232
Непосредственное подключение к последовательному устройству с возможностью:
Быстрой конфигурации сетевых настроек
Обновления прошивки
Поддержка настройки через последовательный интерфейс (UART0) с помощью набора простых пользовательских команд
Поддержка как статических, так и динамических IP-адресов
Обеспечение дополнительного уровня защиты при помощи кодового слова, задаваемого пользователем
Висока стабільність і надійність роботи за рахунок використання мікросхеми W5100
Підтримка Ethernet 10/100 BaseT
Відповідає стандарту RoHS
