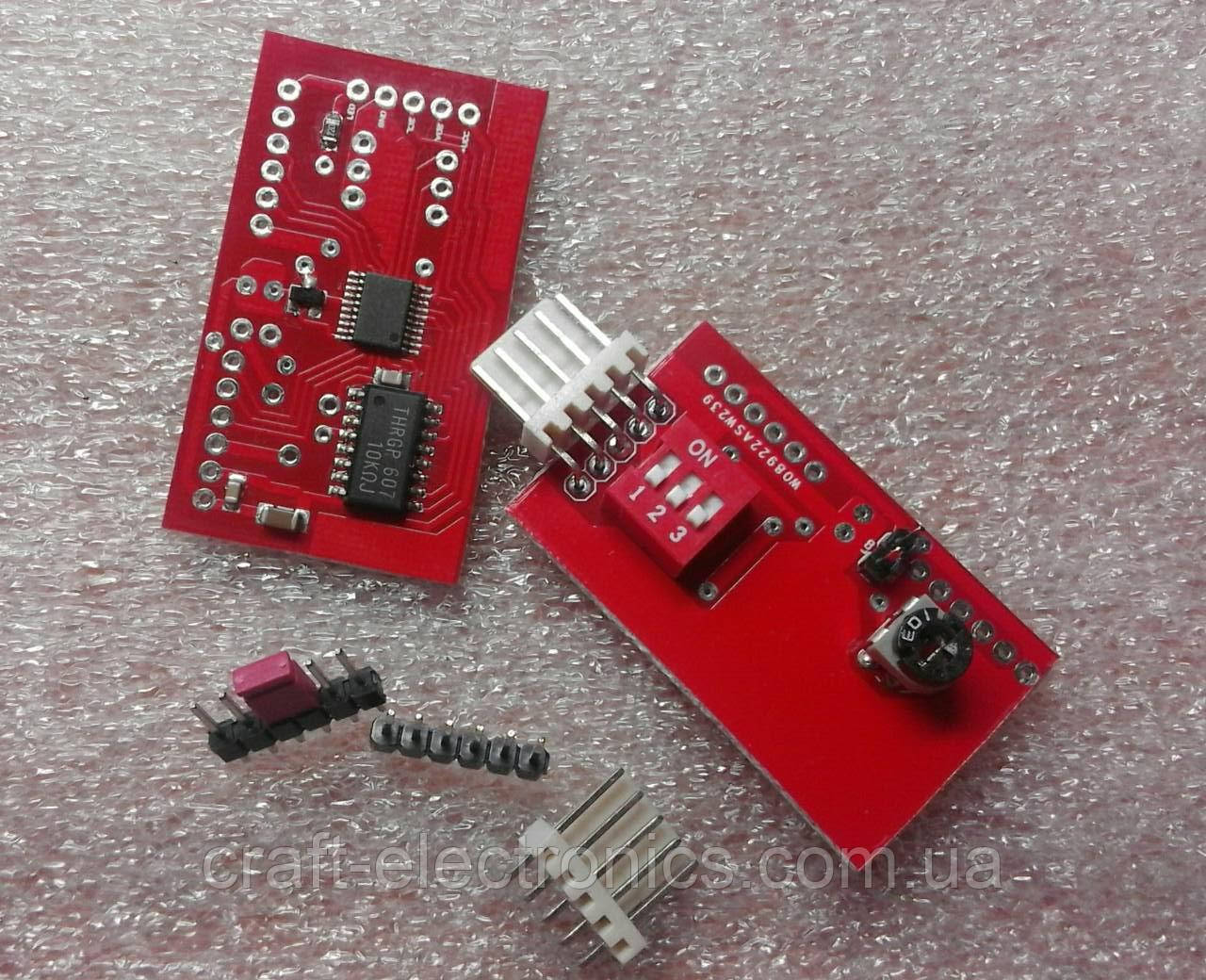

PCF8574 OLED/LCD Модуль на мікросхемі PCF8574

Розширювач портів PCF8574 виробництва "Галерея електроніки". Призначений для OLED, LCD, I2C дисплеїв. Модуль на мікросхемі PCF8574 виробництва "Галерея електроніки" на відміну від китайських модулів підходить без переробки до OLED дисплеїв фірми WINSTAR. Це дозволяє підключати плату безпосередньо до дисплея. Так само може працювати з звичайними LCD.

Модуль на мікросхемі PCF8574 використовується для розширення кількості портів вводу/виводу для контролерів Arduino, мікроконтролерів STM8 і STM32 і мінікомп'ютерів Raspberry Pi і Orange Pi. Може використовуватися як інтерфейсна плата для підключення РКІ 1602, 1601, 0802 OLED і їм подібних контролера HD44780, так і в якості самостійного пристрою. Модуль дозволяє апаратно або фізично керувати підсвічуванням дисплея. Также позволяет в дисплеях, где контрастность регулируется с участием отрицательного напряжения, которое берется с 15-го вывода  OLED дисплеев, режим работы LCD/OLED выбирается перемычкой. Для регулировки контрастности дисплея на модуле установлен переменный резистор.

Подключение модуля осуществляется через 5-контактный интерфейс. Через VCC и GND происходит подача напряжения, выход DSA служит в качестве линии данных, а контакт SCL - в качестве линии тактирования. Последний вывод служит для управления подсветкой. Переключатель на модуле предназначен для выбора  адреса устройства в системе.
